Переход на цифровые аудиосистемы изменил подход к построению концертных, театральных и студийных комплексов. Одним из ключевых элементов такой инфраструктуры стал стейджбокс — устройство, которое позволяет передавать большое количество аудиоканалов между сценой и микшерной консолью по одному цифровому кабелю. Благодаря этому сокращается количество проводов, упрощается монтаж и повышается надежность всей системы.

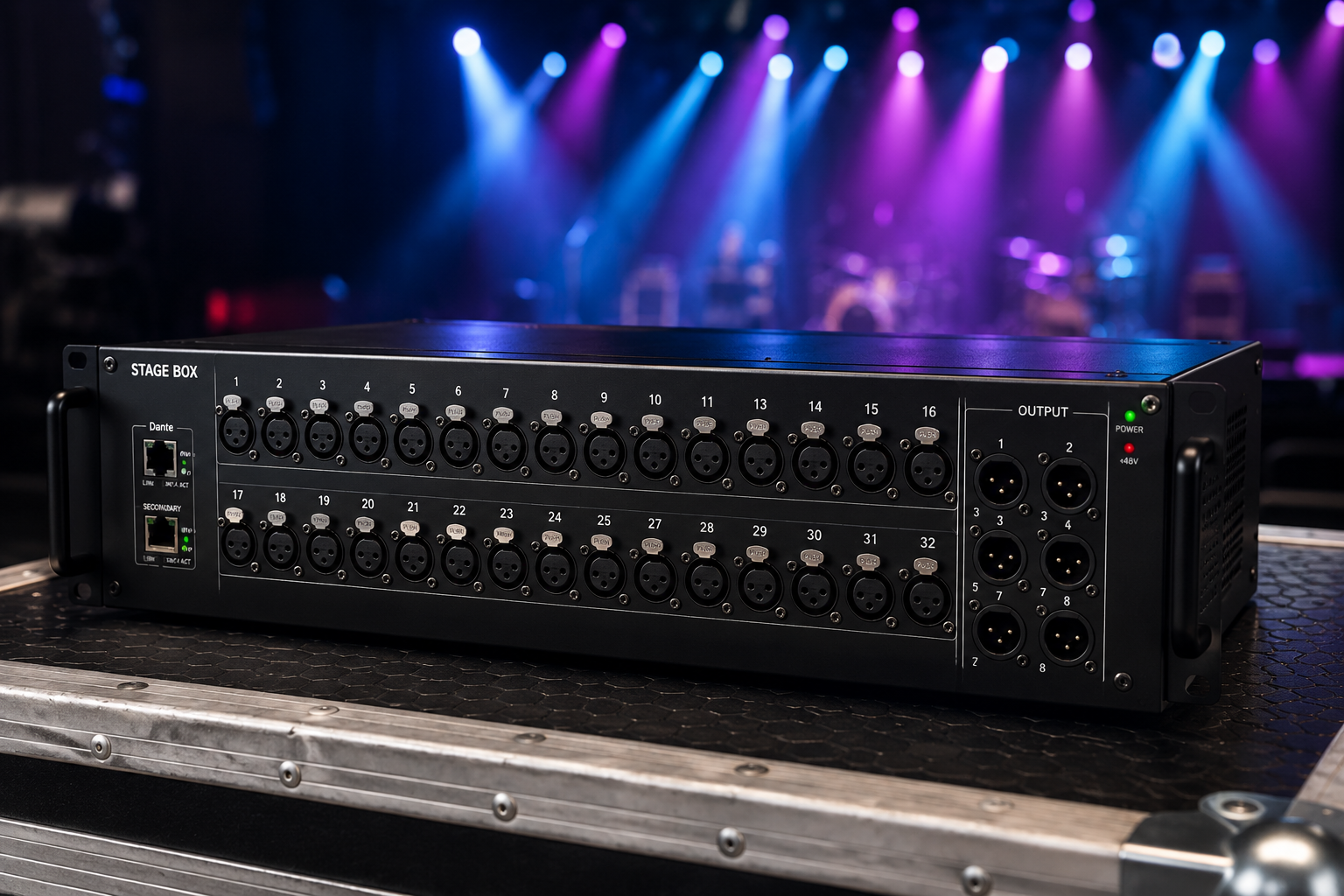

Что представляет собой стейджбокс

Стейджбокс — это удаленный блок ввода и вывода аудиосигналов, который размещается рядом с источниками звука: микрофонами, музыкальными инструментами, радиосистемами или сценическим оборудованием.

Основная задача устройства — преобразовать аналоговые сигналы в цифровой формат и передать их по сетевому протоколу на цифровую микшерную консоль. В обратном направлении передаются сигналы для сценических мониторов, усилителей и другого оборудования.

В результате вместо громоздкого многоканального кабеля используется один сетевой кабель, который способен передавать десятки каналов одновременно.

Какие задачи решает стейджбокс

Использование цифрового стейджбокса позволяет решить сразу несколько технических задач:

  • значительно сократить количество кабелей между сценой и пультом;

  • уменьшить вероятность возникновения помех и потери сигнала;

  • ускорить монтаж и демонтаж оборудования;

  • обеспечить удобное масштабирование аудиосистемы;

  • централизовать управление предусилителями и маршрутизацией сигналов;

  • повысить надежность работы всей системы.

Для концертных площадок это означает более быстрый запуск мероприятия, а для инсталляций — более простое обслуживание оборудования.

Где используются цифровые стейджбоксы

Подобные устройства применяются практически во всех профессиональных аудиосистемах:

  • концертные площадки;

  • театры;

  • дома культуры;

  • телевизионные студии;

  • конференц-залы;

  • студии звукозаписи;

  • спортивные арены;

  • культовые сооружения.

Особенно заметны преимущества при работе с большим количеством микрофонов, когда число каналов может достигать нескольких десятков.

Почему цифровые аудиосети вытесняют аналоговые подключения

Ранее для передачи каждого сигнала использовалась отдельная жила многоканального кабеля. При увеличении количества микрофонов такие кабели становились тяжелыми, дорогими и неудобными в эксплуатации.

С развитием цифровых сетевых протоколов ситуация изменилась. Один сетевой кабель способен заменить десятки аналоговых линий, обеспечивая высокое качество передачи звука и минимальную задержку.

Именно поэтому большинство профессиональных производителей оборудования используют сетевые технологии для построения масштабных аудиокомплексов.

Если требуется изучить практический пример профессионального сценического интерфейса, можно посмотреть характеристики стейджбокса Yamaha RIO3224 D3. Это позволяет лучше понять, как реализованы современные решения на базе сетевого протокола Dante и какое количество входов и выходов поддерживает оборудование данного класса.

На что обратить внимание при выборе

При подборе стейджбокса важно учитывать не только количество разъемов, но и совместимость с существующей системой.

Рекомендуется обратить внимание на следующие параметры:

  • число микрофонных входов;

  • количество линейных выходов;

  • поддерживаемый сетевой протокол;

  • качество встроенных предусилителей;

  • возможность удаленного управления;

  • резервирование сетевых подключений;

  • совместимость с цифровой микшерной консолью;

  • возможность расширения системы в будущем.

Если оборудование приобретается для стационарной инсталляции, желательно заранее предусмотреть запас по количеству каналов.

Преимущества цифровых стейджбоксов

Профессиональные аудиоинженеры выбирают цифровые решения благодаря целому комплексу преимуществ.

К основным достоинствам относятся:

  • компактная кабельная инфраструктура;

  • быстрое развертывание оборудования;

  • стабильная передача большого количества каналов;

  • удобное дистанционное управление предусилителями;

  • простая интеграция с цифровыми консолями;

  • возможность построения распределенных аудиосетей.

Подобная архитектура особенно эффективна при проведении гастрольных мероприятий, где время монтажа играет важную роль.

Есть ли недостатки

Несмотря на очевидные преимущества, цифровые стейджбоксы имеют и некоторые особенности эксплуатации.

Следует учитывать:

  • необходимость настройки сетевой инфраструктуры;

  • требования к совместимости оборудования разных производителей;

  • более высокую стоимость по сравнению с простыми аналоговыми коммутационными блоками;

  • зависимость работы системы от корректной настройки сети.

Однако при грамотном проектировании эти особенности практически не влияют на стабильность эксплуатации.

Практический пример использования

Во время проведения концертного мероприятия на сцене может одновременно использоваться несколько десятков микрофонов, музыкальные инструменты, радиосистемы и сценические мониторы.

Все сигналы подключаются к расположенному рядом стейджбоксу, после чего по одному сетевому кабелю передаются в аппаратную, где находится цифровая микшерная консоль. Звукорежиссер получает доступ ко всем каналам, может удаленно управлять предусилителями и оперативно изменять маршрутизацию сигналов без физического вмешательства в сценическую коммутацию.

Подобная схема делает систему значительно более удобной как для стационарных объектов, так и для выездных мероприятий.

Вывод

Стейджбокс является важнейшим элементом профессиональной цифровой аудиосистемы. Он позволяет отказаться от громоздких аналоговых кабельных трасс, обеспечивает надежную передачу большого количества аудиоканалов и существенно упрощает организацию концертных, театральных и студийных комплексов. При выборе оборудования стоит учитывать совместимость с микшерной консолью, используемый сетевой протокол, количество каналов и возможности дальнейшего расширения системы — именно эти параметры определяют эффективность работы всей звуковой инфраструктуры.
